BLE蓝牙模块在电子烟中的射频技术整体解决方案设计

随着电子烟智能化趋势的加速，BLE（低功耗蓝牙）模块已成为实现设备互联、数据追踪与个性化体验的核心组件。电子烟独特的金属腔体结构、紧凑的PCB空间以及复杂的射频环境，对BLE模块的射频性能提出了严峻挑战。本文系统阐述了一套适用于电子烟的BLE射频技术整体解决方案，从模块选型、天线设计、匹配电路到系统级优化，旨在为行业提供可落地的工程参考。

一、电子烟BLE射频设计的核心挑战

1. 金属环境干扰：电子烟外壳通常为金属材质，且内部包含雾化器、电池等金属部件，极易导致天线失谐、辐射效率骤降。
2. 空间极度受限：FPC天线或陶瓷天线的净空区往往不足5mm，传统天线设计方法难以发挥。
3. 功耗敏感：电子烟电池容量通常为300-1000mAh，BLE模块需在保持通信可靠性的将平均功耗控制在微安级。
4. 与2.4GHz WiFi的共存：用户环境中WiFi信号密集，需解决同频干扰导致的丢包与断连。

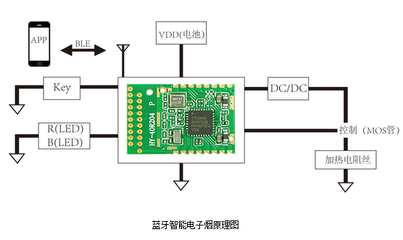

二、整体解决方案架构

本方案以“模块化选型+定制化天线+精细化匹配+软件优化”为设计主线，涵盖以下层次：

1. 射频前端模块选型

• 优先选择高集成度SoC（如Nordic nRF52832、TI CC2640R2F、Silicon Labs BGM220），内置PA/LNA与 Balun，减少外围元件数量。

• 接收灵敏度需优于-95dBm，发射功率可调范围覆盖-20dBm至+10dBm，以适应不同金属环境下的链路预算。

1. 天线设计与匹配

• 天线类型：推荐采用FPC天线或LDS（激光直接成型）3D天线，可贴合烟杆内壁曲线。避免使用PCB倒F天线，因其对净空区要求过高。

• 净空处理：在金属外壳内侧开非金属窗口（如塑料装饰片区域），或利用外壳注塑缝隙作为辐射缝隙天线。天线净空区至少保持3mm无金属，理想为5mm以上。

• 匹配电路：采用π型匹配网络（两个电容+一个电感），配合矢量网络分析仪进行调试，将回波损耗优化至-10dB以下（VSWR<2）。

• 接地设计：确保天线参考地与主板地完整连接，避免地平面断裂造成辐射方向图畸变。

1. 射频布局与屏蔽

• BLE模块远离雾化器加热丝与锂电池正极引线，间距至少10mm；若无法满足，需增加接地屏蔽罩或吸波材料。

• 晶振下方及射频走线区域禁止铺设地线，走线采用50Ω阻抗控制，并保持短而直。

• 电源滤波：在模块电源引脚处放置1μF+100nF+10pF三级去耦电容，抑制DC-DC开关噪声对射频的干扰。

1. 软件与协议优化

• 采用自适应跳频（AFH）与信道地图更新机制，规避WiFi占用的信道。

• 连接参数调优：将连接间隔设置为30-50ms，从端延迟设为0-4，在响应速度与功耗间取得平衡。

• 广播间隔与发射功率动态调节：未连接时采用500ms-1s广播间隔和-12dBm发射功率，连接后依据RSSI值切换至+5dBm。

三、实测验证与典型数据

以某款金属外壳电子烟（尺寸108mm×22mm×10mm）为例，采用nRF52832模块附加FPC天线，测得：

• 天线效率：无金属外壳时为-2.1dB；装配金属外壳后优化至-4.8dB（仍满足可靠通信）。
• 连接距离：开阔环境可达50m（+8dBm发射），金属遮蔽环境（口袋内）仍有8-10m稳定连接。
• 平均功耗：连接间隔1s时，平均电流5μA；高数据吞吐模式（20ms间隔）平均电流0.9mA。
• 抗WiFi干扰：在2.4GHz频段WiFi占用率70%的环境下，数据包错误率低于2%

四、与展望

本文提出的一套BLE射频整体解决方案，通过模块选型、天线定制、匹配优化及协议自适应调整，有效解决了电子烟金属结构与小型化带来的射频难题。未来随着蓝牙5.4（PAwR）和5.1测向功能的普及，电子烟有望实现精准防丢与位置服务，方案需进一步集成AoA/AoD射频开关与天线阵列。建议厂商在设计初期即引入射频仿真（HFSS/CST）与预认证测试，缩短开发周期并满足FCC/CE/SRRC的EMC要求
